濾波器

濾波器的種類很多，例如低通、高通、帶通、帶阻濾波器等，根據工作原理，我們還能分為有源濾波器和無源濾波器。泰普科技帶你了解一下什么是有源濾波器和無源濾波器！

一、工作原理

無源濾波器|無源濾波裝置由LC等被動元件組成，將其設計為某頻率下極低阻抗，對相應頻率諧波電流進行分流，其行為模式為提供被動式諧波電流旁路通道；

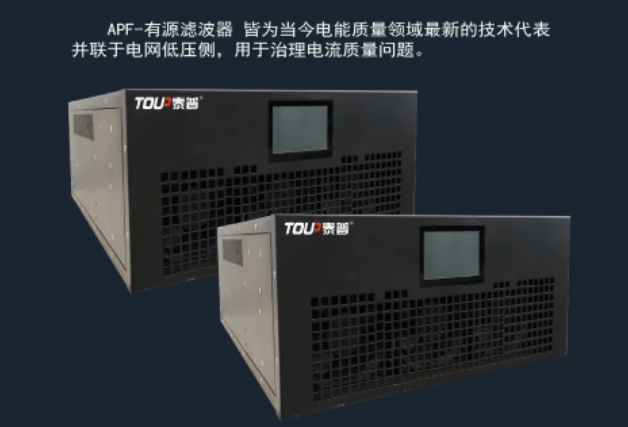

有源濾波器|有源濾波裝置由電力電子元件和DSP等構成的電能變換設備，檢測負載諧波電流并主動提供對應的補償電流，補償后的源電流幾乎為純正弦波，其行為模式為主動式電流源輸出。

二、諧波處理能力

無源濾波器|無源濾波裝置只能濾除固定次數的諧波，但完全可以解決系統中的諧波問題，解決企業用電過程中的實際問題，且可以達到國家電力部門的標準；

有源濾波器|有源濾波裝置可動態濾除各次諧波。

?三、頻率變化的影響

無源濾波器|無源濾波裝置諧振點偏移，效果降低；

有源濾波器|有源濾波裝置不受影響。

五、負載變化對諧波補償效果的影響

無源濾波器|無源濾波裝置補償效果隨著負載的變化而變化

有源濾波器|有源濾波裝置不受負載變化的影響。

六、負載增加的影響

無源濾波器|無源濾波裝置可能因為超載而損壞；

有源濾波器|有源濾波裝置無損壞之危險，諧波量大于補償能力時，僅發生補償效果不足而已。

七、應用場合對比分析

（1）有源濾波容量單套不超過100KVA，無源濾波則無此限制；

（2）有源濾波在提供濾波時，不能或很少提供無功功率補償，因為要占容量；而無源濾波則同時提供無功功率補償。

（3）有源濾波目前適用電網電壓不超過450V，而低壓無源濾波適用電網電壓可達3000V。

（4）無源濾波器由于其價格優勢、且不受硬件限制，廣泛用于電力、油田、鋼鐵、冶金、煤礦、石化、造船、汽車、電鐵、新能源等行業；有源濾波器因無法解決的硬件問題，在大容量場合無法使用，適用于電信、醫院等用電功率較小且諧波頻率較高的單位，優于無源濾波。
